• Malzeme Ck45
• Pabuç: Dövme çelik
• Kızak Gurubu 35-38 HRC sertleştirilmiştir.

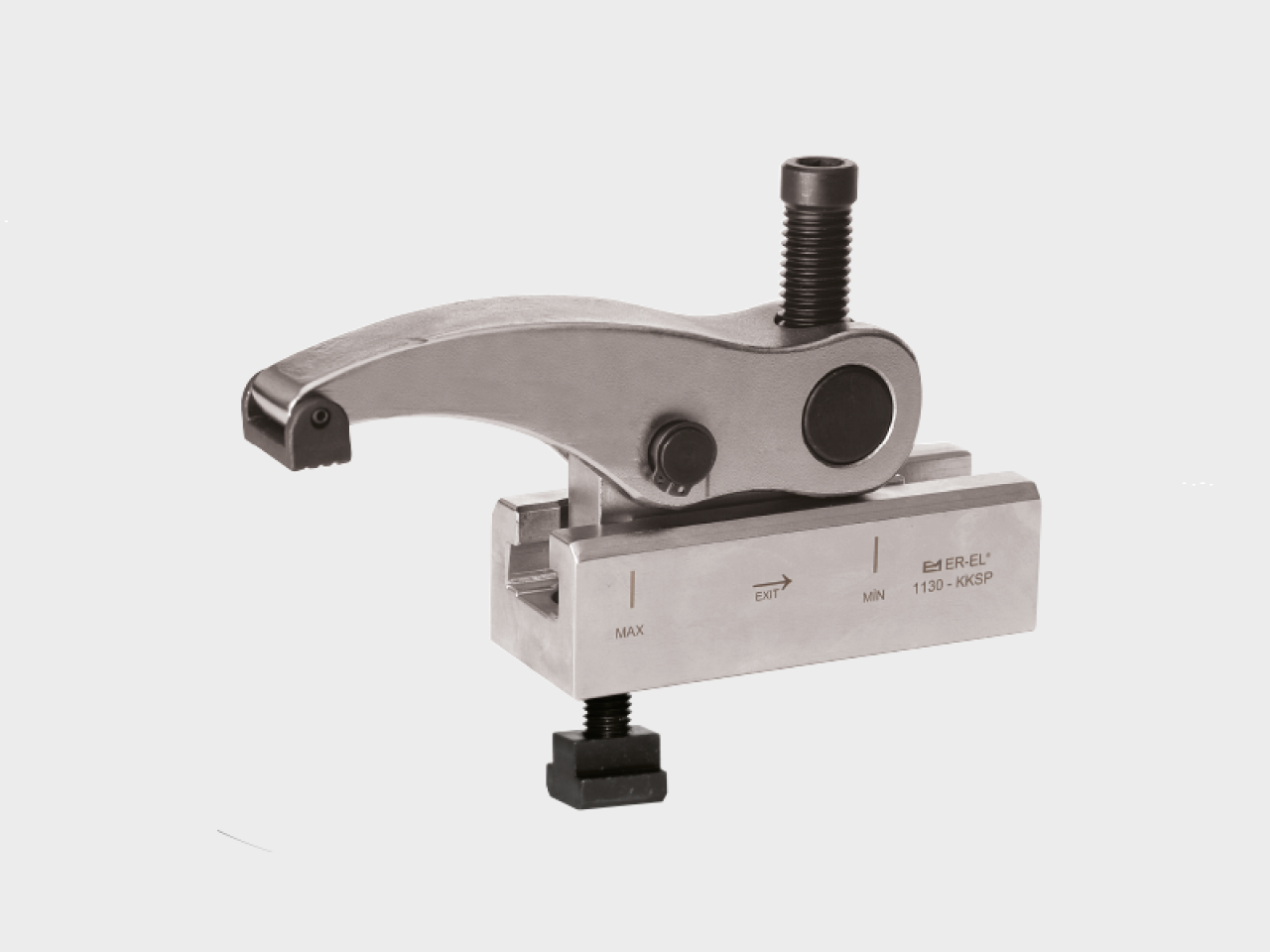

• 1130 K.K.S.P (a) 14-22 “T” kanalda M12 inbus civata
DIN 508 “T” pabuçla kullanılır. Parça yükseklik sıkma aralı€ı 0-60
mm ileri-geri hareket mesafesi 68mm’dir. Sıkma Kuvveti 2000 kgf.

• 1150 K.K.S.P (a) 18-28 “T” kanalda M16 inbus civata
DIN 508 “T” pabuçla kullanılır. Parça yükseklik sıkmı aralı€ı 0-62
mm ileri-geri hareket mesafesi 78mm’dir. Sıkma Kuvveti 2500 kgf.

• 1160 K.K.S.P (a) 22-36 “T” kanalda M24 inbus civata
DIN 508 “T” pabuçla kullanılır. Parça yükseklik sıkmı aralı€ı 20-80
mm ileri-geri hareket mesafesi 73mm’dir. Sıkma Kuvveti 5500 kgf.

UYGULAMA;
1- Alt kızağı iş parçasına uygun şekle getir sabitle
2- Üst gövdeyi kızağa sür, istenilen pozizyona getir
3- Pabuç İnbus civatasıyla iş parçasını sabitle
4- Parça işlenmek için hazır

Kullanım Alanı
Enjeksiyon makinalar› presler, freze tezgahlar›,
matkap tezgahlar› ve çeşitli sanayi makinalar›
